監控行業
更新時間：2016-06-02 17:28 發布者：深圳市鑫迅利科技有限公司
隨著高速公路管理要求的不斷提高，收費管理、數據通信、圖像監控已經是現代化高速公路建設中必不可少的一個部分。圖像監控系統主要由以網絡視頻服務器為核心，以及攝像機、云臺、解碼器、等設備組成。攝像機設置于收費通道、收費亭、重要路段口，可監視車型，減少車輛檢測方面的設備、可以監視收費員的工作情況。監控軟件可將收費數據和日期時間疊加顯示在放行車輛圖像上，并錄像存檔，這樣既可作實時監控或有選擇地審查可疑的操作人員，實現對收費作業圖像信息化的監督管理，并能夠?qū)`章作弊的行為提供憑證。監控軟件可以同時顯示多個收費通道、收費亭、重要路段口的畫面，并在同一時間錄下相關的多個圖像。目前國內大部分的高速公路現況，幾乎80%的公路沿線都已經具有了光纖傳輸線路，因此，可以利用原有的光網絡進行圖像傳輸，大大的節約了建設成本。
解決方案：
此次高速公路監控管理項目中，網絡管理和視頻監控主要采用的是鑫迅利刀片服務器LR 8000，該刀片服務器整合了計算，存儲，網絡等三大功能，符合SSI標準的模塊服務器，以"普適應用"為特點的、面向中小企業用戶或全國性公司的分支機構的而研發的最新一款刀片服務器。鑫迅利LR 8000刀片服務器集存儲、計算和網絡于一身，簡化了復雜的 IT 環境。產品在6U高度內集成了6個雙路計算刀片（支持Intel全線2600v3系列處理器），14個SAS 2.5 英寸硬盤驅動器，以及2個以太網交換機模塊、集成的SAN和1個管理模塊，3+1共4個1000w冗余電源，在緊湊空間里不僅集成了計算、存儲、通信、管理模塊，而且通過不同組合，適合不同側重點的企業應用。其儲貯分離式設計還可給不同用戶和不同應用劃分磁盤空間。為了增強錄像的靈活性，配置相應的監控管理軟件同時提供了多種錄象方式，有移動錄象、自動錄象、手動錄象、單個錄象、預置點錄象、報警錄象等。通過服務器上的KVM OVER IP可以實現遠程控制云臺的上下左右轉動，鏡頭光圈、焦距、變倍的調節，也可以控制遠程燈光的控制。遠程登錄到服務器上，配置服務器的各項參數，如修改用戶名，密碼， IP地址，調節碼流等。對服務器，遠程升級，遠程重啟等。

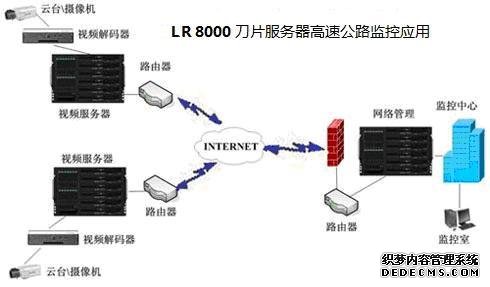

方案設計拓樸圖：
系統設備
- 監控前端主要由前網絡視頻服務器采用的是2臺鑫迅利LR 8000M刀片式服務器、攝象機（防護罩、攝象機、鏡頭、支架）、云臺、解碼器等主要設備組成。 網絡視頻服務器是整個系統中的核心設備，實現網絡化、數字化處理工作，它完成模擬視頻監視信號的數字采集、影像壓縮、監控?cái)?shù)據處理、報警信號的采集、網絡的傳輸?shù)裙δ堋Ｋ蓪⑶岸说哪M信號同時處理成高清晰的實時數字圖像發布到網絡中，可實現多用戶同時監控相同或者不同的現場圖像，真正做到視頻共享。
- 后端監控網路管理采用1臺裝有專用監控軟件的LR 8000刀片式服務器。
項目詳細配置單
| 產品名稱 | 描述 | 數量 |
| Blade服務器機箱 | 刀片服務器機箱，6U高，支持最大6片刀片(含：2*1000W電源、2*風扇、1*存儲模塊、1*交換模塊、1*管理模塊、1*光軟驅、導軌) | 1 |
| 存儲模塊 | 第二個存儲模塊，需1+1冗余時選擇 | 1 |
| 冗余交換模塊 | 第二個交換模塊24口, 14內口+10個對外千兆端口，需1+1冗余時選擇 | 1 |
| I/O擴展模塊 | 配第二個交換機時每個刀片需配一塊 | 2 |
| 刀片冗余電源 | 2*1000w冗余電源（配三塊以上刀片時必需） | 0 |
| LR 8000_B1刀片模塊/td> | 支持最大2顆 Intel雙核Xeon 處理器, | 2 |
| 刀片硬盤(SAS) | 146GB 10k SAS 2.5" | 4 |
| CPU(Harpertown) | E5 2620V3 2.4G 15M | 4 |
| MEM(FBDIMM) | 16GB DDR4 1600FBD |
